电快速瞬变脉冲群的测试目的
电路中，机械开关对感性负载的切换，通常会对同一电路中的其他电气和电子设备产生干扰。这类干扰的特点是：脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较低。
实践中，因电快速瞬变脉冲群造成设备故障的几率较少，但使设备产生误动作的情况经常可见，除非有合适的对策，否则较难通过。进行电快速瞬变脉冲群测试的目的是要对电气和电子设备建立一个评价抗电快速瞬变脉冲群冲击的共同依据。
测试的机理是利用脉冲群产生的共模电流流过线路时，对线路分布电容能量的积累效应，当能量积累到一定程度时就可能引起线路（乃至设备）工作出错。通常可以用测试中的线路一旦出错，就会连续不断地出错，即使把脉冲电压稍稍降低，出错情况依然不断的情况加以解释。
电快速脉冲群测试的设备

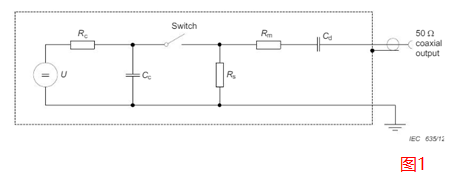

图1 所示为电快速瞬变脉冲群发生器的基本线路。
图2 所示为脉冲群的波形。
U：高压电源；Rs：波形形成电阻；Rc：充电电阻
Rm：阻抗匹配电阻；Cc：储能电容
对电快速瞬变脉冲群的基本要求是：
脉冲的上升时间（指10%～90%）：5ns±%30；
脉冲持续时间（上升沿的50%～下降沿的50%）：50ns±30%；
脉冲重复频率：5kHz或100kHz；
脉冲群的持续时间：15ms；
脉冲群的重复周期：300ms；
发生器的开路输出电压（峰值）：（0.25～4）kV；
发生器的动态输出阻抗：50Ω±20%；
输出脉冲的极性：正/负；
与电源的关系：异步。
电快速瞬变脉冲群测试酷度等级
