【技术资料】关于MOS基础知识了解

一,基础常识点:

       我们都知道MOS管的带载能力与漏源电流和内阻有关,漏源电流越大,内阻越小,带载能力越强。

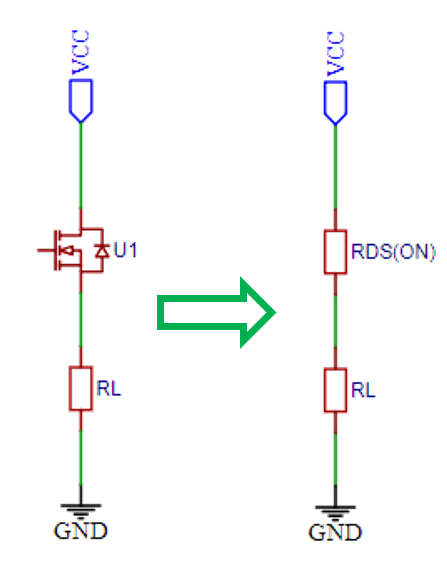

二,MOS导通后的等效电路如下:

       MOSFET导通之后,近似如左图的电阻Rds(on),vcc→Rds(on)→RL→GND;根据电阻分压,电压跟电阻成正比,所以内阻越小,分压越小,而后端带负载的电压越高,负载的功率越大;同时MOS管的内阻越小,自身功耗也越低。若是内阻过大会导致管子的功耗过大,MOS管更易发热,寿命更短。所以通常会选择内阻较小的MOS管,带载能力也更强。


三,增强管子的负载能力的方案:

        除了选择本身漏源电流比较大的MOS管之外,可以采用多个MOS管并联的方式,并联时,各个MOS管的内阻也是并联的,并联之后的内阻就减小,可以驱动更大的负载。一般来说大功率功放选择MOSFET管,因其内阻更小;如果负载内阻小了,那么如果放大器的输出阻抗不变的话,放大器的末级管子分的电压比例就会上升,所以现在的音响都选择有低内阻的MOS管,才得以向小阻抗的负载发展,以得到更好的动态效果。


四,MOS管的VGS阈值电压:

        一般我们看手册上参数来选择合适的MOS管:


五,关于我司MOS管型号推荐:

       瞬雷电子作为专业的MOS生产厂家,拥有各种型号及封装的MOS管可供广大客户选择;主要生产增强型150V电压以内MOS管,封装包含DFN1006-3,DFN26S、PDFN3030、PDFN5060、SOP8、SOT-23、TO-252等多种封装。同时部分MOS有经过车规AEC-Q101认证,满足车载客户使用需求。

        以下是TO-252封装MOS型号参数;

        可以看到除了常规工业级MOS,还有做专门的车规级MOS,在型号名称后面加后缀-AU用来区分。
