一、LDO介绍

LDO（Low Dropout Regulator）低压差线性稳压器，线性稳压器使用在其线性区域内运行的晶体 管或 FET（场效应晶体管），从应用的输入电压中减去超额的电压，产生经过调节的输出电压。

1.调整管；

2.误差放大器；

3.带隙基准源；

4.串联反馈电阻；

5.电流检测模块；

6.温度检测模块；

7.UVLO模块；

8.逻辑控制模块；

9.快速放电模块。

1.降压稳压作用：应用LDO可以大幅度地降低开关电源负载调整率。在LDO的安全输入范围之内，输入变化 很大，LDO的输出变化很小,输出基本稳定；

2.滤波作用：带有很多变换信号的电源信号，经过LDO电路以后，无用的变换信号被过滤掉绝大部分；

3.有效滤除开关电源电磁干扰，减小纹波输出，LDO有较高的电源抑制比，且LDO是低噪声器件，因此可以有效地滤除开关电源EMI，减小纹波输出；

4.限幅比较器：电压超过稳压管两端的额定稳压值时，利用稳压管最基本的性质，将其电压稳定在这个安全值上。

LDO优点：适用于输入输出压差不大，且负载对电源纹波要求较高的场合。

DCDC优点：效率高，功率可以做到很大，适用于输入输出压差很大，且负载对纹波注要求不高的场合。

注：1.电源中携带的纹波会在电器上产生谐波， 降低电源的使用效率；

2.较高的纹波可能会产生浪涌电压或电流，从而导致电气设备运行不正常或加速 设备老化；

3.在数字电路中纹波会干扰电路逻辑关系；

4.纹波还会给通信、测量和计量仪器、仪表带来噪音干扰，破坏信号的正常测量、计量，甚至损坏设备。

二、LDO参数解读

1.输出电压

输出电压VOUT分为固定式可调式的LDO

2.漏失电压

定义：压降电压VDO是指为实现正常稳压，输入电压VIN必须高出所需输出电压VOUT (nom)的最小压差。

作用：在保证输出电压稳定的条件下，LDO压降越低，性能就越好。低压差的LDO则 可以应用在输入电压更低的场合，并且降低了耗散功率，提高了效率。

3.静态电流

定义：静态电流为芯片不加负载时， 电路正常工作时内部消耗的电流。

作用：静态电流是影响系统待机功耗、 电池寿命的最大因素，还会影响系统在轻载 条件下的功率和供电效率。

4.关断电流

定义：待机电流指当使能信号关闭时，LDO消耗的电流。

作用：小的待机电流可提高效率、减小功耗、延长最终产品保质期。

5.线性调整率

定义：线性调整率表征了稳压器输入电压变化对输出电压的影响程度。

作用：线性调整率越小输出稳定性越好。

6.负载调整率

定义：负载调整率表征了稳压器输出负载变化对输出电压的影响程度。

作用：负载调整率越小稳压效果越好。

7.电源抑制比

定义： PSRR是指LDO输出对输入纹波噪声的抑制作用，它的单位为dB。

作用： PSRR越高， LDO对纹波的抑制效果更好。

8.噪声

定义：噪声是指LDO自身产生的噪声信号，LDO输出噪声受其内部和旁路、补偿电路的影响。

作用：一般增大旁路电容有效降低LDO输出噪声，低噪声的LDO使输出的电压更纯净。

9.功耗和效率

LDO线性稳压器的功耗计算公式如下：

PW=(VIN-VOUT)×IOUT+VIN×IQ

由上述公式可以看出LDO的工作效率和漏失电压与静态电流有关，漏失电压越低，静态电流越小，功耗变低，效率提高。

10.热关断

TJ=TA+(RθJA×PD)

热阻也是选取LDO的一项重要参数，关断温度通常为165 °C，这意味着器件结温高于 165°C时会激活器件内部的热保护电路。此热保护电路会禁用输出电路，使器件温度下降， 防止器件因过热而受到损坏。当器件的结温降至135°C左右时，会禁用热保护电路并重新启用输出电路。

11.保护电路

通常保护电路包括了热关断、 电流限制、防止反向电流等，在一些较为复杂的电路中还 会有过压保护、欠压保护、反接保护。

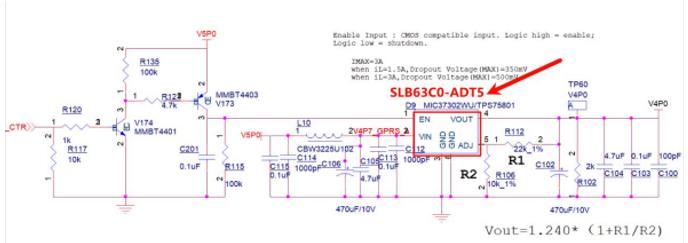

三、LDO产品应用

四、新品推荐

产品特性：

1、最小输出电流3A；

2、TO-263-5封装，外围电路简单；

3、宽温度范围：-40~125°温度范围可靠运行；

4、纹波小；

5、8KV+静电抗扰能力，4KV+脉冲群抗扰能力；

6、可快速响应，应对高电流负载场景。

欢迎咨询索样
